Prijsvraag watertoren

C. VAN EESTEREN en Ir. G. JONKHEID
WATERTOREN IN GEWAPEND BETON
TRACHTEN NAAR ZUIVERE EN WELOVERWOGEN VORM DOOR AANVAARDING VAN DE EISCHEN OP GEZONDEN BASIS

TOELICHTING
Materiaal gewapend beton - Motto 39500

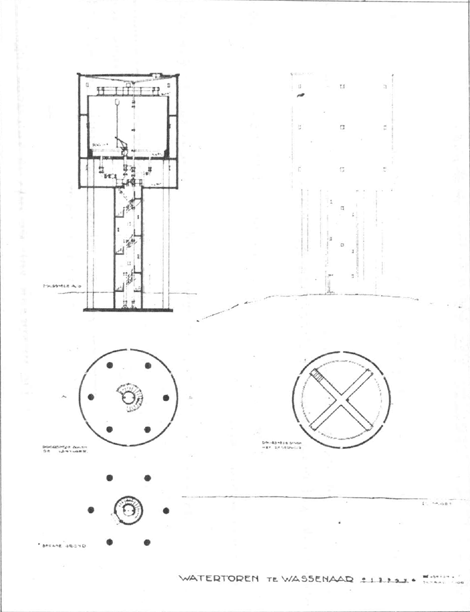

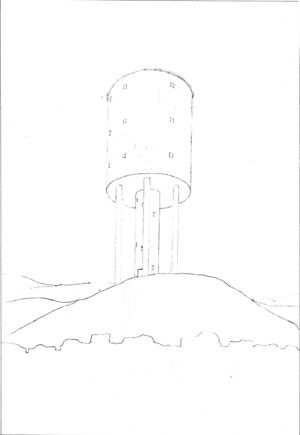

De toren bestaat uit: een reservoir en zijn ondersteuning, de isoleerende omhulling van het reservoir en een cylinder waarin de verticale pijpleidingen en de trap naar de lekvloer. Deze functioneele deelen hebben wij saamgevat in eene uit de betonberekeningen voortkomende vorm, die door haar eenvoud het landschap karakteriseeren kan. (Op de manier, zooals b.v. een windmolen dit doet.) Het reservoir rust op de kolommen, de verticale leidingen en de trap zijn met een betonwand omhuld. De verlichting der ruimtes in den toren geschiedt door in de betonwanden aangebrachte glazen bouwsteenen. Het betonoppervlak wordt behandeld met een mineraalverf in kleuren. (Chromaatgeel voor de wanden, terwijl de kolommen grijs blijven.)
Bouwkosten f 39500. -.

C. VAN EESTEREN en Ir. G. JONKHEID

WATERTOREN IN BAKSTEEN
TRACHTEN NAAR ZUIVERE EN WELOVERWOGEN VORM DOOR AANVAARDING VAN DE EISCHEN OP GEZONDEN BASIS

TOELICHTING
Materiaal baksteen - Motto 42500

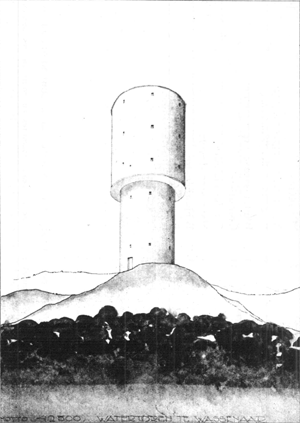

Het reservoir en de baksteenwand, die het op een afstand van 0.80. M. omhult, rusten op een in baksteen opgetrokken cylinder. In dezen cylinder bevinden zich de verticale pijpleidingen en de betontrap naar de lekvloer. Het reservoir, de lekvloer, het platte dak, de steunpunten, die de druk van het reservoir naar de baksteenen cylinder overbrengen, de trap en de fundeering zijn van gewapend beton. Het muurwerk is van gele IJselklinker. Ramen en deuren zijn van staal. - Bouwkosten f 42500. -.
