Mart Stam
Arch. Rotterdam

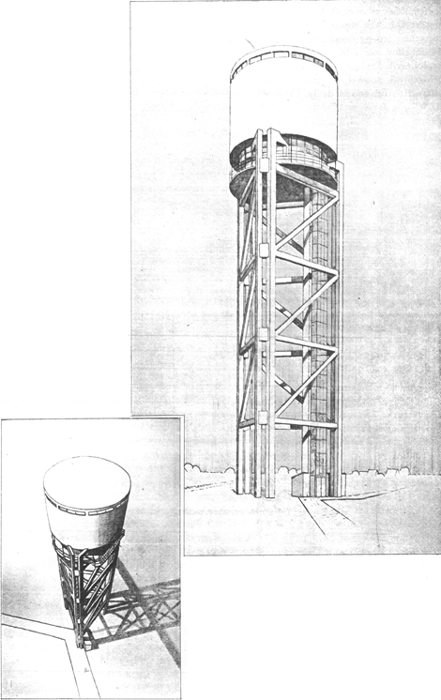

ONTWERP WATERTOREN

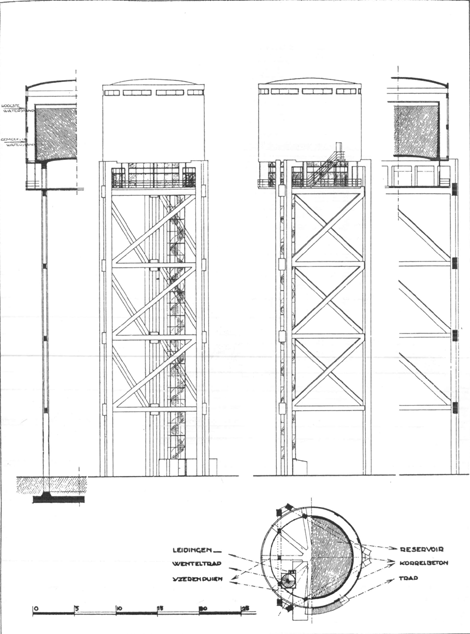

Het dragende gedeelte en het reservoir uitgevoerd in gewapend beton. De omhullende cylindermantel in korrelbeton.
De omsluiting der ruimte tusschen reservoir en lekvloer bestaat uit ijzeren puien evenals de ommanteling van trappenhuis en leidingkoker.

MART STAM, ARCH. ROTTERDAM
ONTWERP WATERTOREN

H.J. GROENEWEGEN EN B. MERKELBACH
PRIJSVRAAG WATERTORTEN WASSENAAR 1927

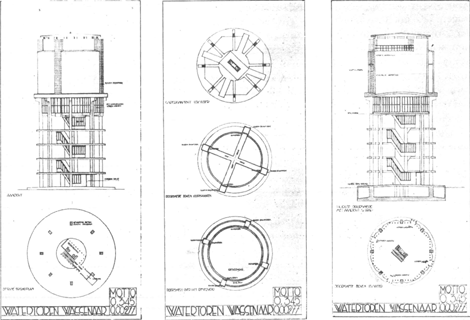

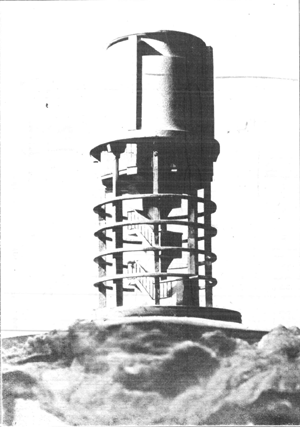

Principe van opbouw: De gewelfde reservoirvloer brengt de belasting over op de omspannende gewapend betonring. De ring wordt gedragen door 8 gewapend beton kolommen, welke voor vormverandering behoed zijn door 4 gewapend betonringen. Het geheel is gefundeerd op een gewapend betonplaat. De leidingen gaan op in een centrisch opgestelde schacht, waaromheen zich de trap wentelt. Vanaf de trap zijn de leidingen op ieder punt bereikbaar. De lekvloer wordt gedragen door balken welke rusten op de buitenkolommen en de kolommen opgesteld in de leidingschacht. Van de lekvloer naar de loopbruggen ijzeren ladders en klimijzers. Ter plaatse van de klimijzers glazen bouwsteenen ter verruiming der klimgaten en ter verlichting der gangen.

Materiaal: Gewapend beton, glas in met lood omkleed ijzeren ramen. Glazen bouwsteen, afdekking van betondichting. Afwerking: Afgeschuurd met muisgrijskleurige sterke edel portland cement-specie. Ramen lood naturel. Afdekking zwart.

H.J. GROENEWEGEN EN B. MERKELBACH PRIJSVRAAG WATERTOREN WASSENAAR 1927
